Comment mettre une échelle à une Radio ?

Pour plusieurs traitements, il faut la radio avec les informations d'échelle

Il y a 2 moyens de mettre l'échelle :

1. Mettre celle-ci directement dans le module d'acquisition radio (voir)
2. Mettre à l'échelle à posteriori : c'est cette méthode que nous allons détailler ici.

Mise de l'échelle, radio par radio, à la main, via les viewers.

• Mettez la radio dans le viewer.

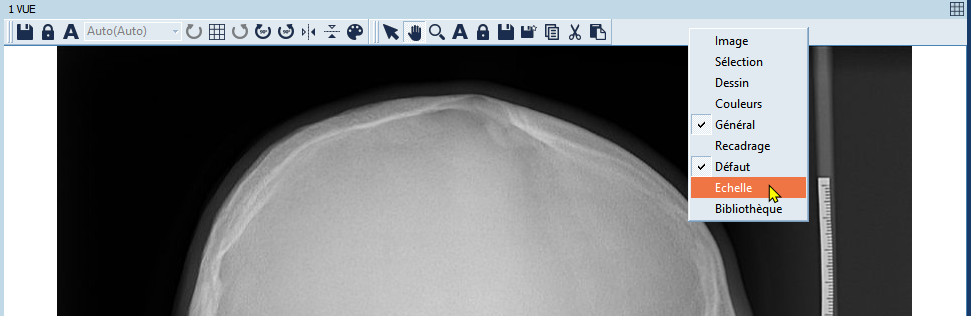

• Mettez le menu "Échelle" dans le visualiseur.

Faites un ZOOM sur la radio pour avoir une meilleure précision de l'indicateur d'échelle qui est situé sur la radio.

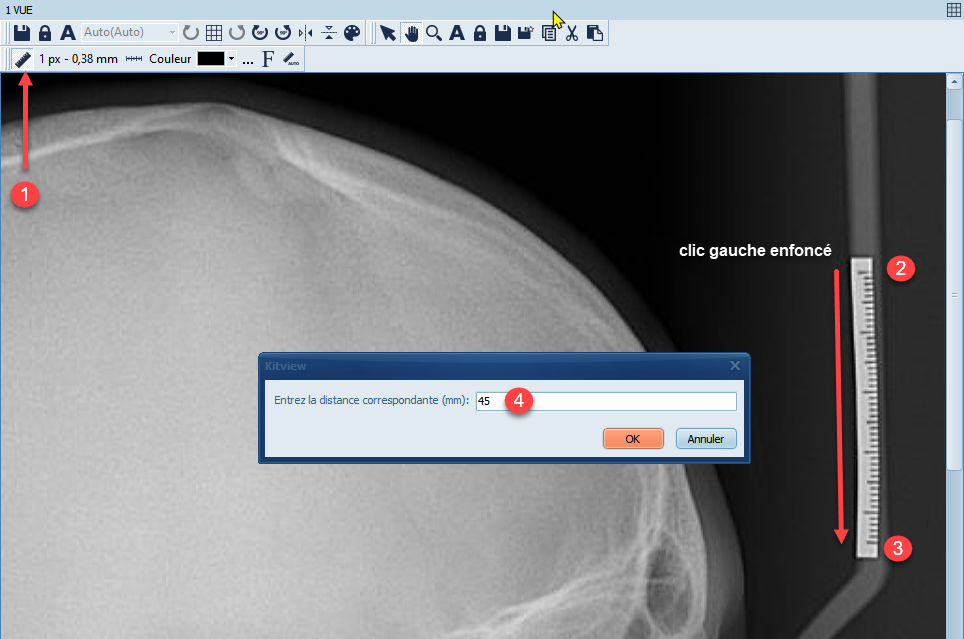

1. Je clique sur l'icône échelle et relâche.
2. Je clique sur un des points (2) ou (3) de la barrette d'échelle intégrée et en GARDANT le clic gauche enfoncé.
3. je me déplace à l'autre extrémité (3) ou (2) (dont je connais la distance entre les 2), et je lâche le clic gauche.
4. Une fenêtre me propose de saisir la distance en mm: ici, je mets 45.
5. Je clique sur OK: l'échelle a été spécifiée... mais elle n'a pas été sauvegardée avec la radio.

N'oubliez pas de sauvegarder la radio (avec l'icône disquette) pour mémoriser l'échelle.

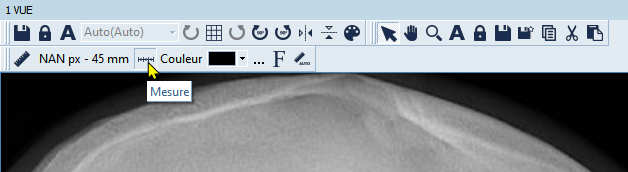

Pour vérifier que votre échelle est bien mise, sélectionnez la radio dans le viewer, mais cette fois, cliquez sur l'icône "Mesure" du menu "Echelle" : faites des mesures pour vérifier qu'elles sont bonnes (d'ailleurs, remesurez la barrette échelle...)
