¿Cómo poner una escala a una radiografía?

Para varios tratamientos se requiere la radiografía con información de escala.

Hay 2 formas de escalar:

• Colocar ésta directamente en el módulo de adquisición de radio (ver)
• Escalado a posteriori: este es el método que detallaremos aquí

Escalar, radiografía por radiografía, a mano, a través de los viewers

Ponga la radiografía en el viewer

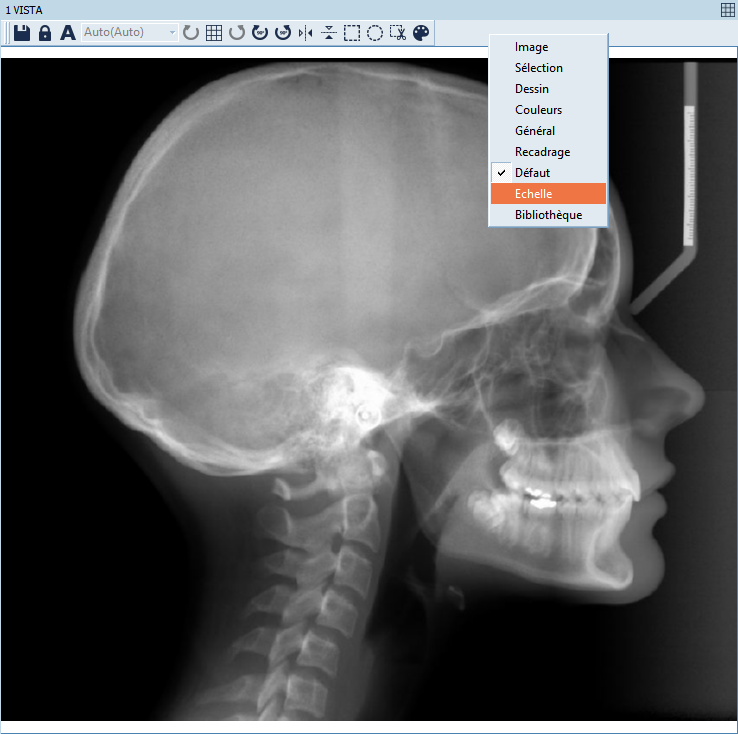

Ponga el menú "Escala" en el viewer

Acerque el zoom en la radiografía para obtener una mayor precisión del indicador de escala que se encuentra en la radiografía.

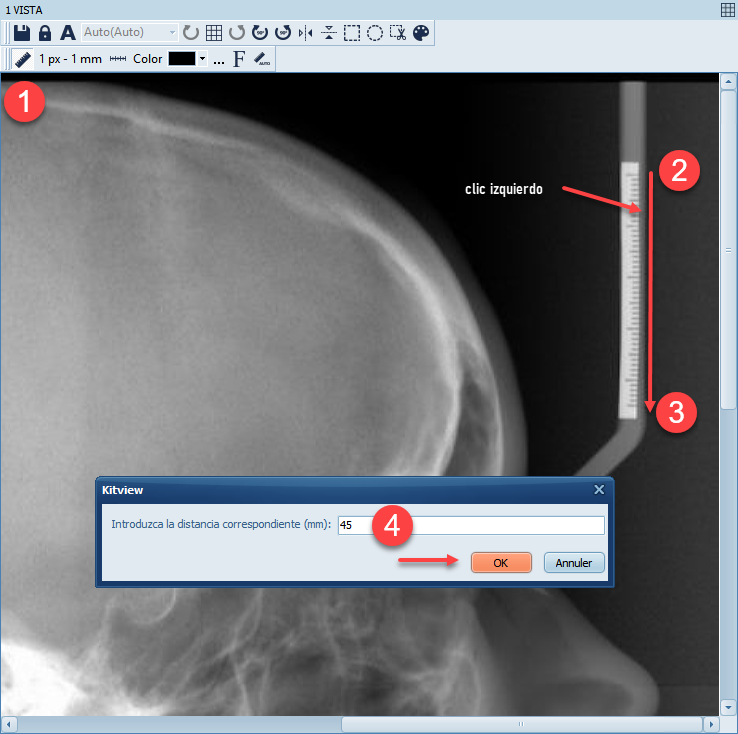

1. Hacer clic en el icono de la escala y luego soltar
2. Hacer clic en uno de los puntos (2) o (3) de la barra de escala integrada y MANTENER presionado el clic izquierdo
3. Mover al otro extremo (3) o (2) (donde sabemos la distancia entre los 2), y soltamos el clic izquierdo
4. Una ventana nos pide introducir la distancia en mm: aquí ponemos 45 (es lo que muestra la regla)
5. Hacemos clic en Aceptar: se ha especificado la escala... pero no se ha guardado con la radiografía

No olvide guardar la radio (con el icono de disquete ) para memorizar la escala.

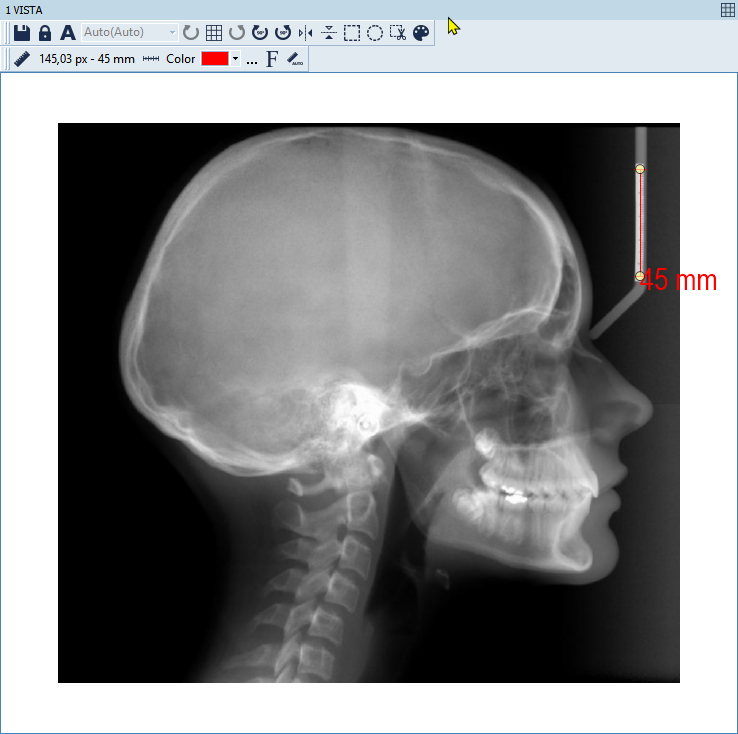

Para comprobar que su escala es correcta, seleccione la radiografía en el visor, pero esta vez hacer clic en el icono "Medidas" del menú "Escala": tome medidas para comprobar que son correctas (de hecho, vuelva a medir la barra de la escala)
